Mẫu KHÔNG CÓ.: | RV97P0B0 | Hình dạng: | Quảng trường |
---|---|---|---|
Thang đo thay đổi điện trở: | Nhật ký hoặc tuyến tính | Hướng lắp đặt: | Nằm ngang |
Sự chỉ rõ: | 9mm | Cài đặt: | Gắn PCB DIP |
vật liệu đầu cuối: | Đồng thau mạ bạc | tùy chỉnh: | Có sẵn | Yêu cầu tùy chỉnh |
Làm nổi bật: | Bộ tứ chiết áp quay,Trục cách điện chiết áp quay |

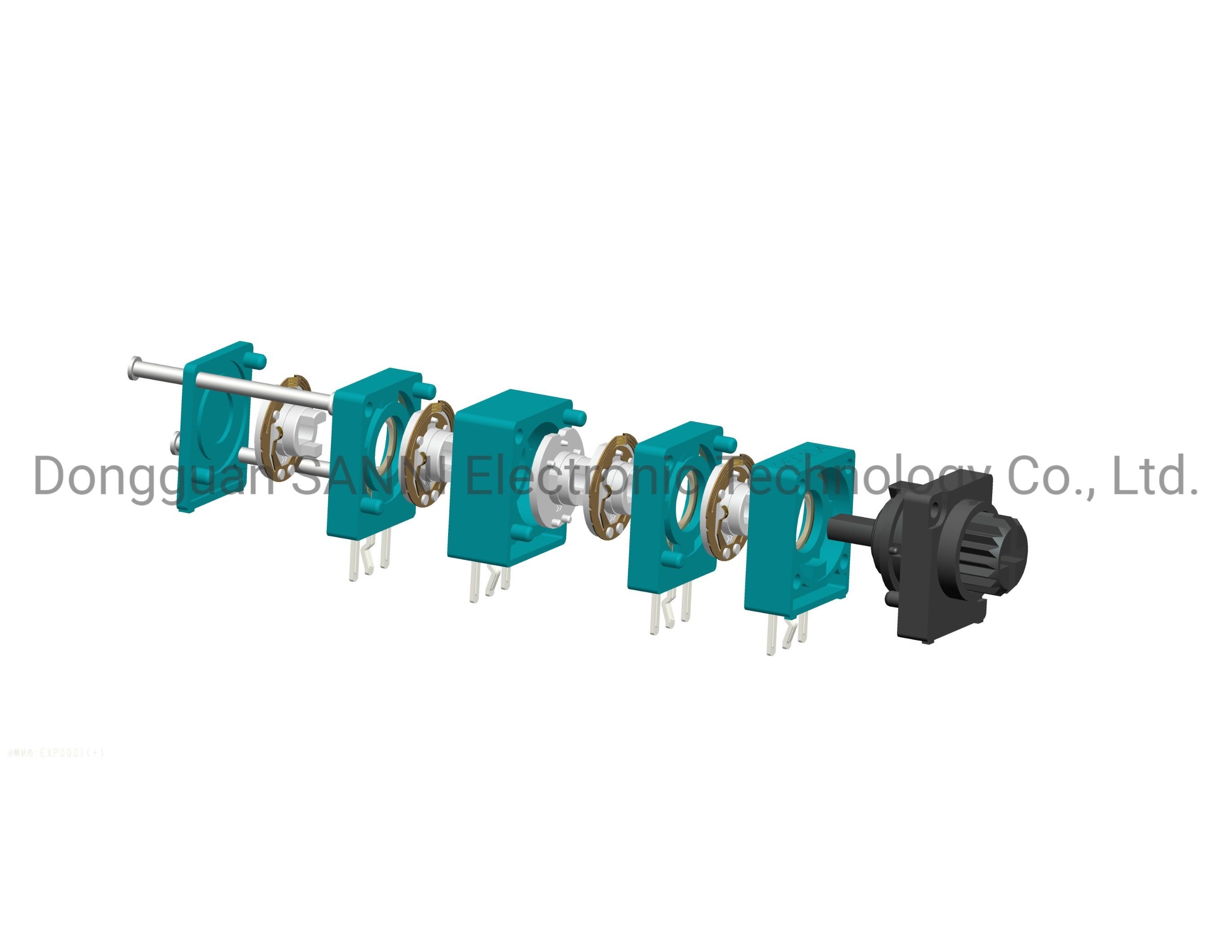

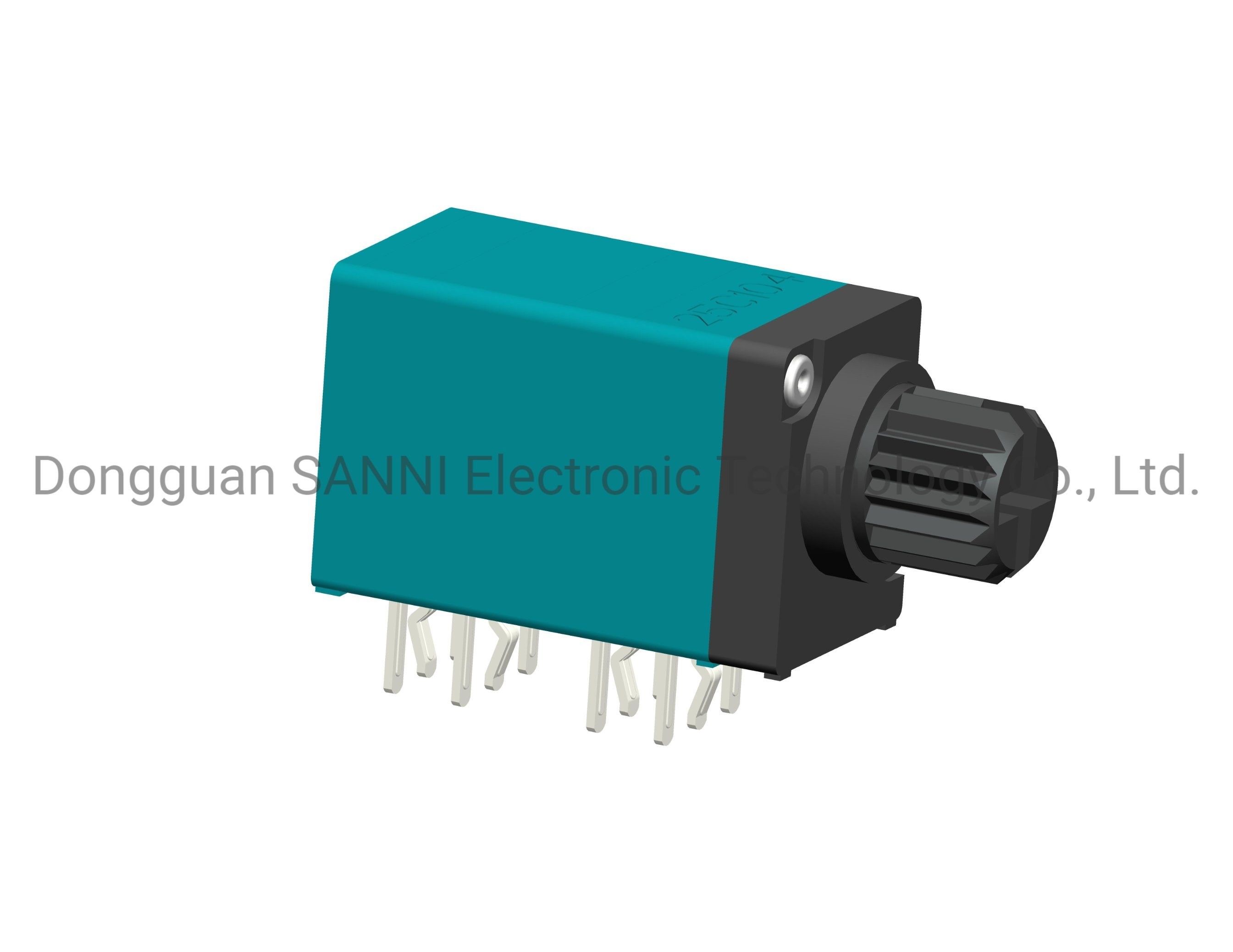

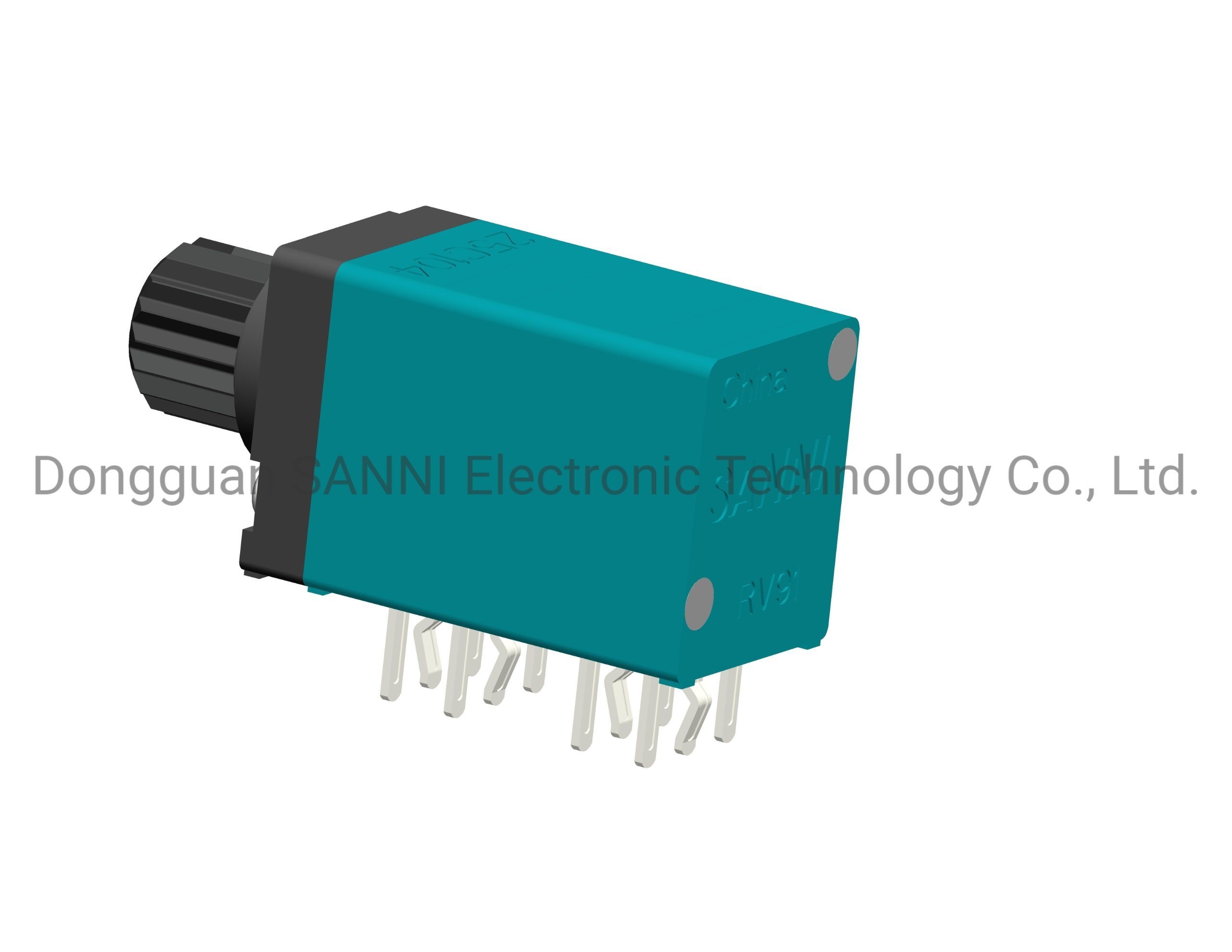

RV97P0B0 Chiết áp quay Quad Unit Chiết áp kín trục cách điện
Đặc trưngofchiết áp quay
Sử dụng cấu trúc niêm phong bằng nhựa, có thể xử lý hiệu quả hàn sóng.
Hiệu suất niêm phong tốt
Có thể với định vị.
Có thể chọn công tắc kéo đẩy hoặc công tắc xoay.
Chiều dài và hình dạng trục có thể được điều chỉnh.
Một loạt các phương pháp gắn kết cho sự lựa chọn.
ứng dụng củachiết áp quay
chiết áp quay chủ yếu phù hợp cho các sản phẩm liên lạc, bộ đàm, âm thanh đa phương tiện, bộ khuếch đại công suất ô tô và các thiết bị điện tử khác, nhưng cũng có thể sử dụng các thiết bị gia dụng, thiết bị y tế, các chức năng chính của nó là: điều chỉnh âm lượng, điều chỉnh cường độ ánh sáng, chọn menu, tốc độ điều chỉnh, điều chỉnh nhiệt độ, vv
Thông số kỹ thuật của Potentiometer quay
1. Đặc tính điện | |
Tổng lực cản | 100Ω-3MΩ |
Tổng dung sai điện trở | 50Ω~1KΩ:±30%/1KΩ~500KΩ:±20%/500KΩ~3MΩ:±30% |
điện trở dư | R≤10KΩ: 10ΩMax./10KΩ<R>100KΩ:20ΩMax./R≥500KΩ Tổng điện trở danh nghĩa từ 0,1% trở xuống |
Công suất định mức | 0,05W |
Vật liệu chống điện | tối thiểu 100MΩ.250V một chiều |
bằng chứng điện áp | 300V AC trong 1 phút |
Điện áp hoạt động tối đa | 50V xoay chiều/10V một chiều |
Lỗi băng đảng áp dụng cho các bộ phận Bộ đôi cho mục đích điều khiển âm lượng | -40dB đến 0dB: tối đa 3dB.(Tương thích với phương tiện: -60dB đến 0dB: Tối đa 1,5dB) |
2. Đặc điểm cơ học | |
Độ bền của nút xoay | Tối thiểu:4Kgf |
Tổng góc quay | 300o±5o |
tổng mô-men xoắn | 10-150gf.cm CC: lực xoắn: 60-400gf.cm |
Lực kéo đẩy của phím | Tối thiểu:8Kgf |
lắc chìa khóa | Tối đa: PP 0,6*L/20 mm |
sức mạnh thiết bị đầu cuối | 5N trong 1 phút |
3. Hiệu suất môi trường | |
Lạnh lẽo | -40oC±2oC trong 96H |
nhiệt khô | 85oC±2oC trong 96H |
Nhiệt ẩm | -40oC±2oC ,90 đến 95%RH trong 96H |
4. Tham chiếu nhiệt hàn | |
hàn tay | 350oC ± 10oC/3+1S |
nhúng hàn | 260ođộ C ± 5oC/10±1S |
