Định hướng bộ phận điều khiển: | nằm ngang | Cấu hình thiết bị truyền động: | phẳng |
---|---|---|---|
Chiều dài thiết bị truyền động: | 20 mm | Số lượng giam giữ: | 30 phòng giam |
Hành trình của công tắc đẩy: | 0,5mm | Phạm vi nhiệt độ hoạt động: | '-40℃ ~ +85℃ |
xếp hạng: | 10mA 5V một chiều | mô-men xoắn giam giữ: | 8±5mN・m |
Sức mạnh kéo đẩy: | 100N | cuộc sống hoạt động: | 30.000 chu kỳ |
Làm nổi bật: | Bộ mã hóa kỹ thuật số tăng dần 15 xung,EC09 Bộ mã hóa kỹ thuật số gia tăng,Thiết bị truyền thông bộ mã hóa kỹ thuật số gia tăng |

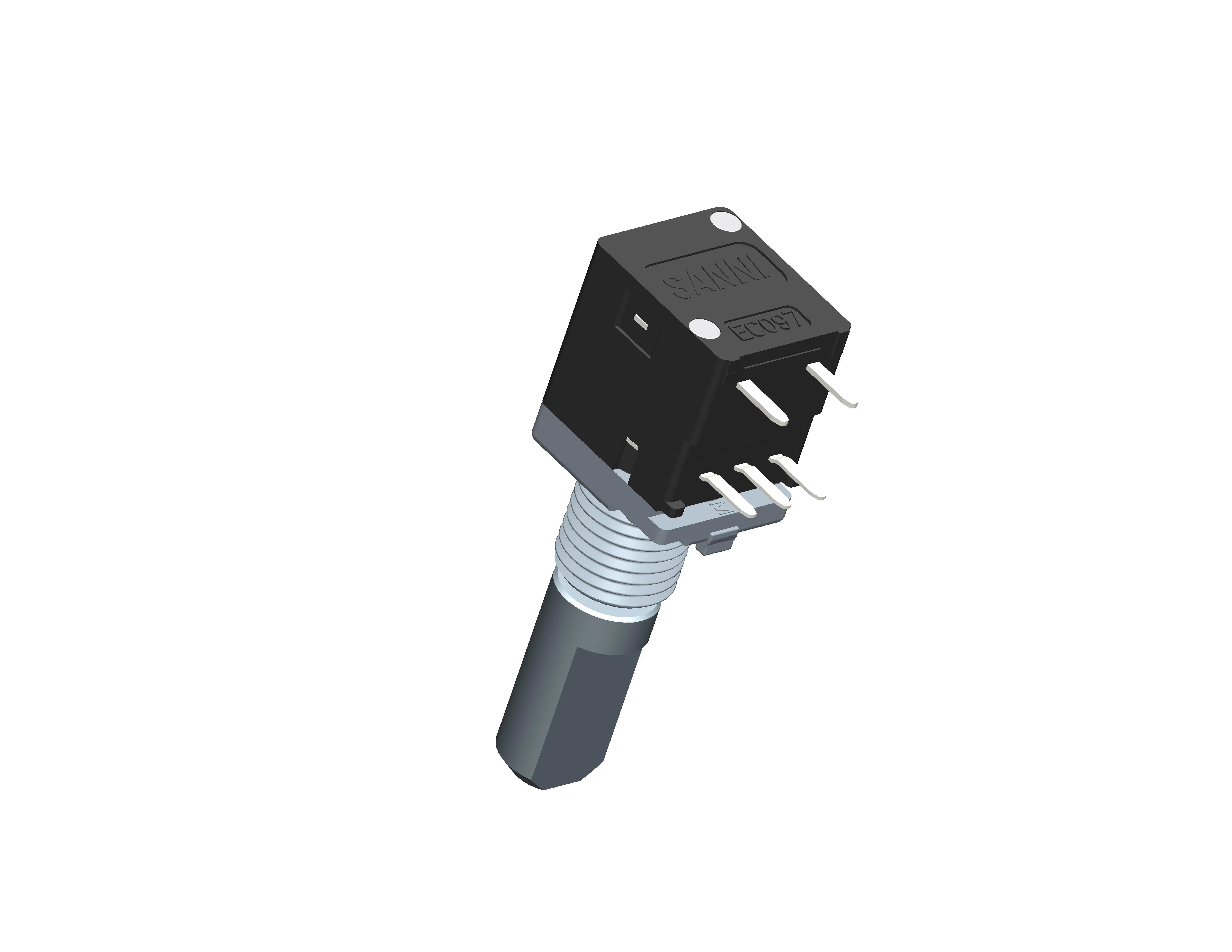

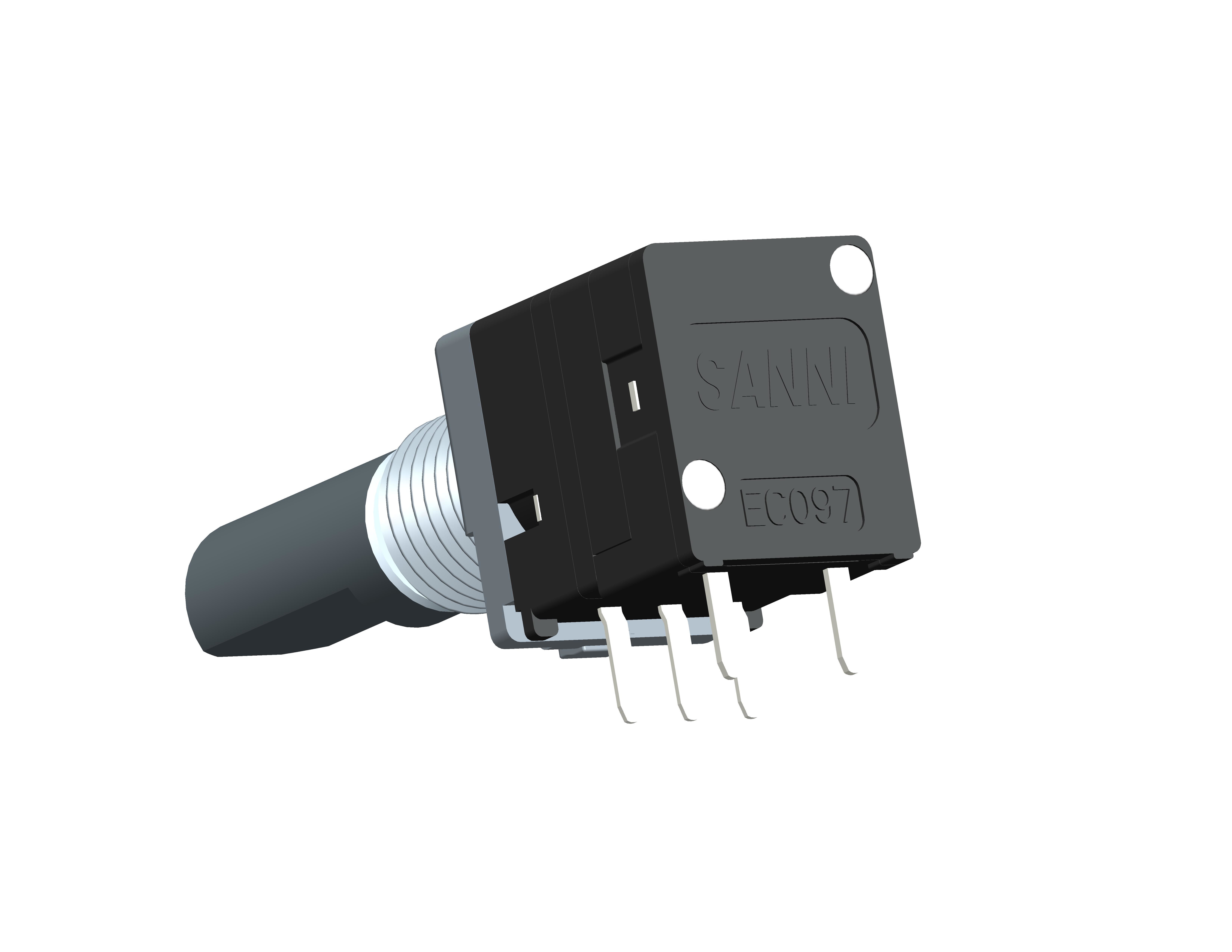

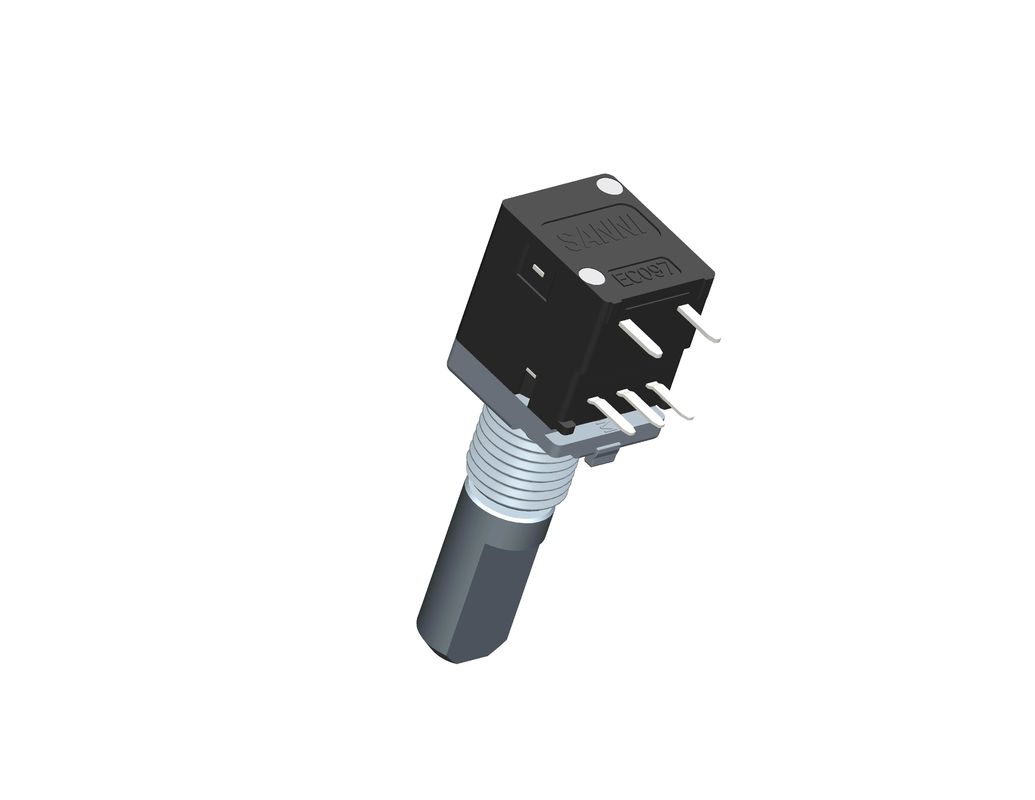

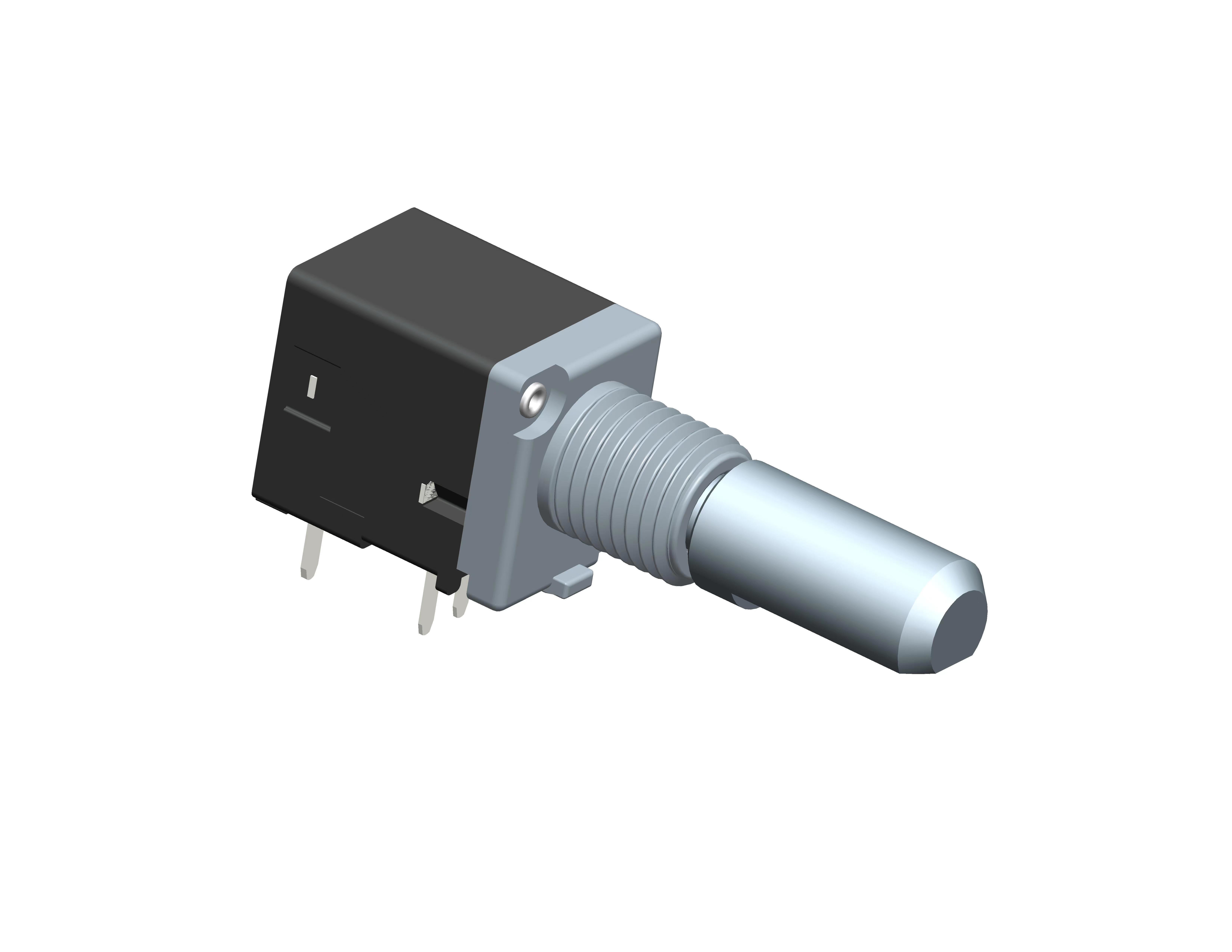

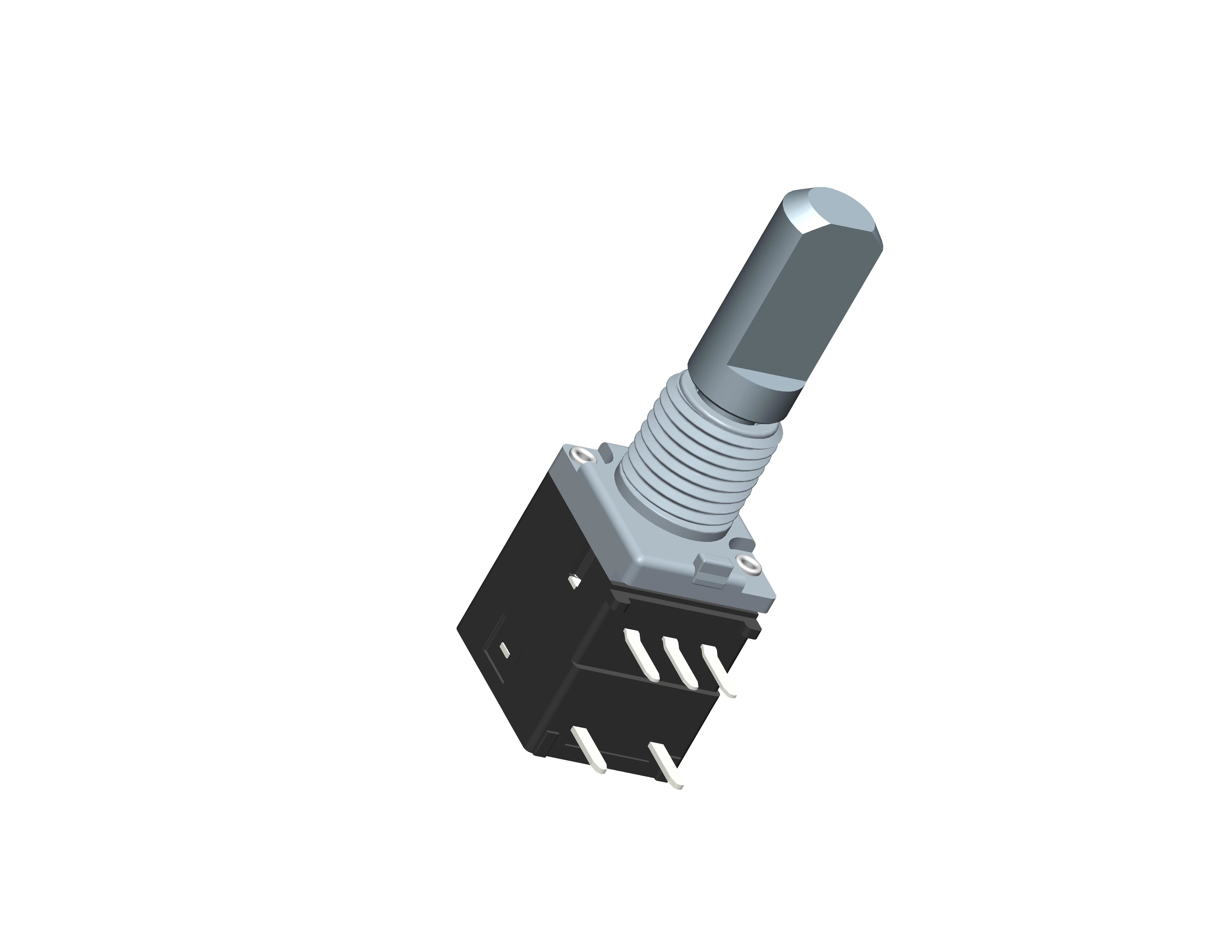

Bộ mã hóa quay gia tăng là một thiết bị đo chính xác chất lượng cao có thể phát hiện chính xác vị trí góc tuyệt đối của trục quay.Nó được thiết kế để sử dụng trong một loạt các ứng dụng công nghiệp và thương mại, nơi cảm nhận vị trí chính xác và đáng tin cậy là điều cần thiết.
Incremental Rotary Encoder được xây dựng với một vỏ nhôm chất lượng cao, cung cấp độ bền tuyệt vời và bảo vệ chống lại các yếu tố bên ngoài.Vật liệu này nhẹ nhưng mạnh mẽ, làm cho nó lý tưởng để sử dụng trong một loạt các môi trường.
Các thông số kỹ thuật:
Đặc điểm: | |
Định hướng phần điều khiển | Xét ngang |
Cấu hình thiết bị điều khiển | Đơn giản |
Chiều dài thiết bị điều khiển | 20mm |
Số lượng ngưng | 30 |
Số lượng xung | 15 |
Chuyển đổi kích hoạt | Với |
Chuyến đi của công tắc đẩy | 0.5mm |
Kích thước | 9m kích thước |
Phạm vi nhiệt độ hoạt động | -40°C ️+85°C |
Hiệu suất điện | |
Đánh giá | 10mA 5V DC |
Tín hiệu đầu ra | Hai giai đoạn A và B |
Điện hoạt động tối đa./phút (trọng lượng kháng) | 10mA/1mA |
Kháng cách nhiệt | 100MΩ tối thiểu. 250V DC |
Chứng minh điện áp | 300V AC trong 1 phút hoặc 360V AC trong 2 giây |
Hiệu suất cơ khí | |
Động lực ngắt | 8±5mN・m |
Sức đẩy kéo | 100N |
Độ bền | |
Tuổi thọ hoạt động | 30,000 chu kỳ |
Thông số kỹ thuật của công tắc kích hoạt | |
Phương pháp liên lạc | Một cột một ném (Push-on) |
Du lịch | 0.5±0.5mm |
Lực lượng hoạt động | 4±2N |
Đánh giá | 0.1A 5V DC (500μA 5V DC tối thiểu) |
Kháng tiếp xúc (Hiệu suất ban đầu/Sau thời gian sử dụng) | 100mΩ tối đa. |
Tuổi thọ hoạt động | 101000 lần mỗi phút. |
